Морской контейнер — это не просто «железная коробка», а высокотехнологичное инженерное сооружение. Его конструкция должна выдерживать штабелирование в 7-8 ярусов, штормовую качку, удары при погрузке и перепады температур от -40°C до +70°C. В этой статье мы детально разберем устройство стандартного 20- и 40-футового контейнера, его силовые элементы и слабые места.

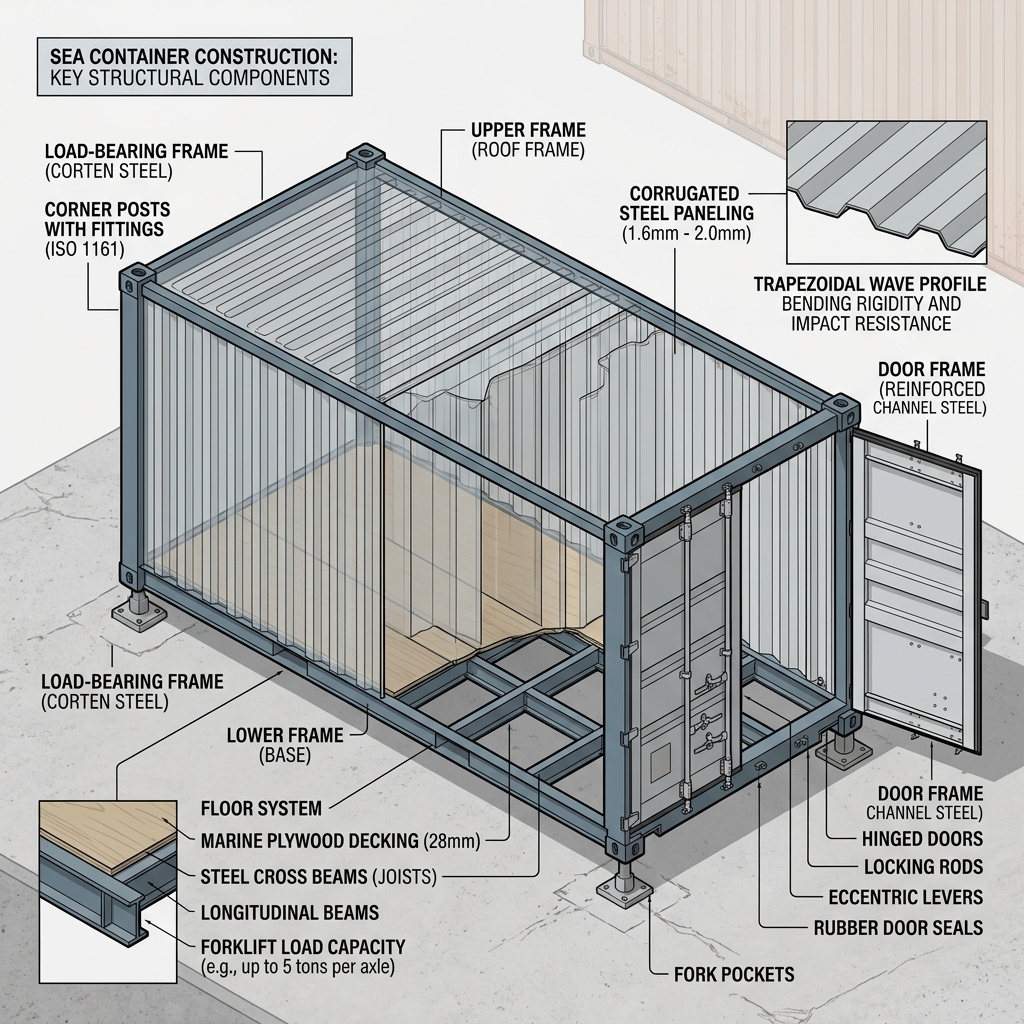

Общая схема конструкции: из чего состоит контейнер

В основе любого грузового контейнера — пространственный металлокаркас и обшивка. Все элементы работают как единая жесткая система, где нагрузку несут именно несущие профили, а стенки защищают груз от внешней среды.

Ключевые узлы конструкции:

1. Нижняя рама (основание).

2. Верхняя рама (обвязка крыши).

3. Угловые стойки с фитингами.

4. Боковые стенки (гофрированные).

5. Торцевые стены (одна с дверями).

6. Крыша (несущая или облегченная).

7. Пол (обычно фанера с лагами).

Несущий каркас: сталь и профили

Контейнер сваривается из высокопрочной кортеновской стали (CORTEN). Она устойчива к коррозии и имеет предел текучести от 350 МПа.

Нижняя рама — самый нагруженный элемент

Это основа всей конструкции. Состоит из:

• Поперечных балок (лаг) из швеллера.

• Продольных балок (лонжеронов).

• Дверного порога (усиленная балка сзади).

• Переднего порога (спереди).

Нижняя рама полностью воспринимает нагрузку от груза (до 28 тонн в 20-футовом контейнере) и передает ее на угловые фитинги.

Верхняя рама (крыша)

Изготовлена из продольных и поперечных балок меньшего сечения. Хотя крыша не предназначена для тяжелых грузов (максимум 300 кг/м²), в хладоконтейнерах она усилена. На стандартных сухих контейнерах крыша — из рифленого листа 1,5–2 мм.

Угловые стойки и фитинги

Это «скелет» по углам. Каждая стойка имеет ковку с пазами (фитинги) — для захвата спредерами и соединения между собой. Фитинги выдерживают нагрузку на разрыв до 200 кН.

Стены и гофра: почему они волнистые?

Боковые стены делают из листовой стали толщиной 1,6–2,0 мм, но им придают трапециевидную гофру (волны). Это дает:

• Жесткость при изгибе (лист не «играет»).

• Сопротивление ударам (волна работает как ребро).

• Экономию металла без потери прочности.

Обычно используется вертикальная гофра (на 40-футовых) или горизонтальная (редко, на старых моделях).

Пол и напольное покрытие

Классический пол — морская фанера (ламинированная березовая, 28 мм) поверх стальных поперечных балок (шаг около 300 мм). Такой пол выдерживает нагрузку от вилочных погрузчиков до 5 тонн на ось.

Для тяжелых условий (руда, уголь) применяют алюминиевые планки или стальные настилы.

Дверная группа: механизм и герметичность

Торцевая стена с двумя распашными дверями усилена рамкой из толстого швеллера. Запорный механизм:

• Стальные штанги (по 2–4 на дверь).

• Эксцентриковые рычаги.

• Петли (запрессованные или приварные).

Уплотнение — резиновый профиль по периметру. Он должен выдерживать сжатие и не дубеть на морозе.

Маркировка и места для захвата

Все серийные контейнеры соответствуют ISO 668. Обязательные элементы конструкции для строповки:

• Фитинги в 4 нижних и 4 верхних углах.

• Карманы для вилок (в нижней раме).

• Проушины для строп (не на всех типах).

Почему конструкция считается самой надежной в логистике?

Главная фишка — полное перераспределение нагрузки. Любая сила замыкается через каркас на угловые фитинги. Даже при частичном разрушении обшивки контейнер не потеряет несущую способность. Именно поэтому их используют не только на кораблях, но и для строительства модульных зданий (блок-контейнеров).

Заключение: что нужно знать об устройстве

Для правильной эксплуатации, ремонта или переделки контейнера важно понимать:

• Каркас — главный несущий элемент.

• Пол и крыша рассчитаны на строго ограниченные нагрузки.

• Гофрированные стены работают как диафрагмы жесткости.

• Фитинги — самые ответственные узлы (их нельзя варить кустарно).
